Nákres na nástavek 39xXX

Na nástavek není potřeba nákres, ale abych si to nemusel pamatovat, tak si zde uložím rozměry.

Všechny nástavky 39xXX jsou vnější rozměr 455x455, aby vnitřní byl 405x405, tloušťka stěny 25mm.

Dělám o kousek lepší spoj než na tupo, aby na včely netáhlo. :) Dělám 10mm hlubokou drážku na tloušťku prkna. Na rámky dělám výřez 7mm do strany a 10mm do hloubky.

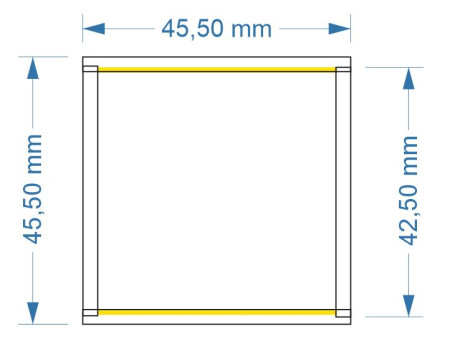

jednotky v obrázku jsou cm


Prkna používám 25mm tloušťky. Na začátku si nařežu délky 425 a 455mm. Ze 4m prkna nařežu 4x455, 4x425 a zbytek je cca 460, kdy jednou je z něj 455 a z druhého prkna 425. Zbytky jsou minimální, což zlevňuje nástavky.

425 jsou na hotovo a můžeme je odložit. Prkna 455 musíme vydrážkovat 25x10mm na boky a nahoře 7x10mm pro rámky.

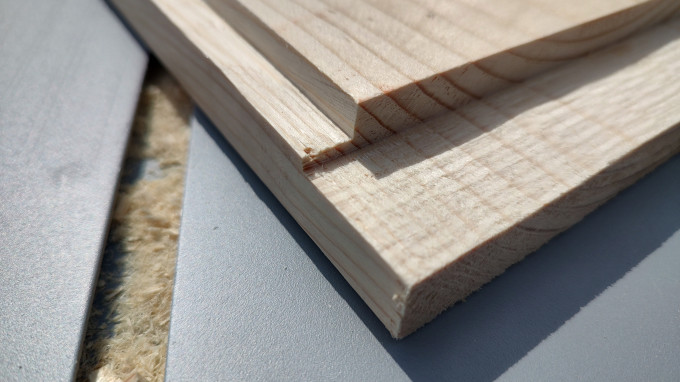

tady je vidět detail obou vybrání, menší na rámky, větší je pro zapadnutí boků, je to dělané na pile

A to je vše. Stačí na sucho vyzkoušet vč rámků(!) popř lze ještě upravit 425 boky (-2mm), pokud by rámky propadávaly.

Jedno prkno 186/26 4m délky stojí cca 400Kč. Jsou z něj 2 nástavky 39x17 (jeden za 200kč). U 39x24 je prořez cca 15%, ale zbytky lze využít na výrobu dna (varroa nebo nízké). Cena je cca 620kč/2 nástavky (jeden za 310kč). Cena je bez využití zbytků, s vyžitím odřezků na výrobu dna je cena cca 270kč/nástavek.

Výška nástavků je:
390x170 = 18cm
390x240 = 25cm
390x34,7 = 36cm
